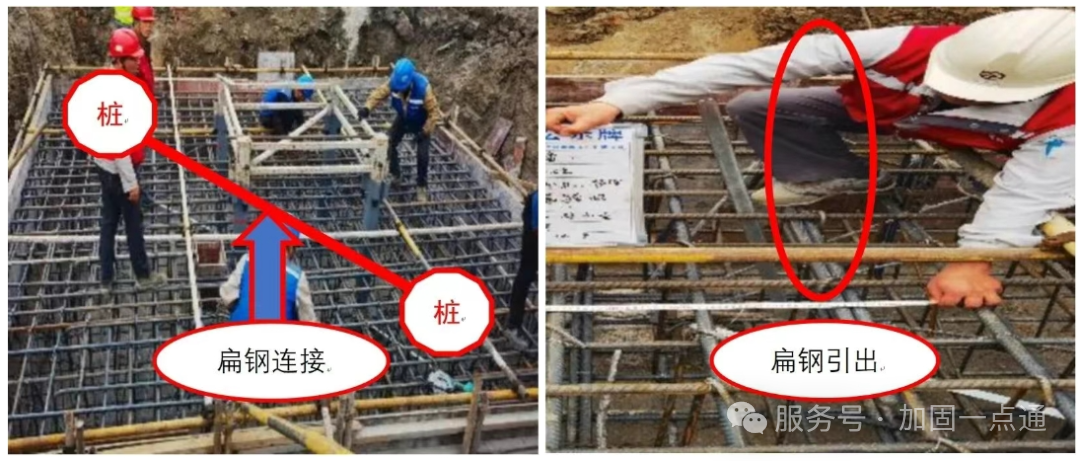

塔吊接地示意：

接地扁钢50*5引出与基础焊接

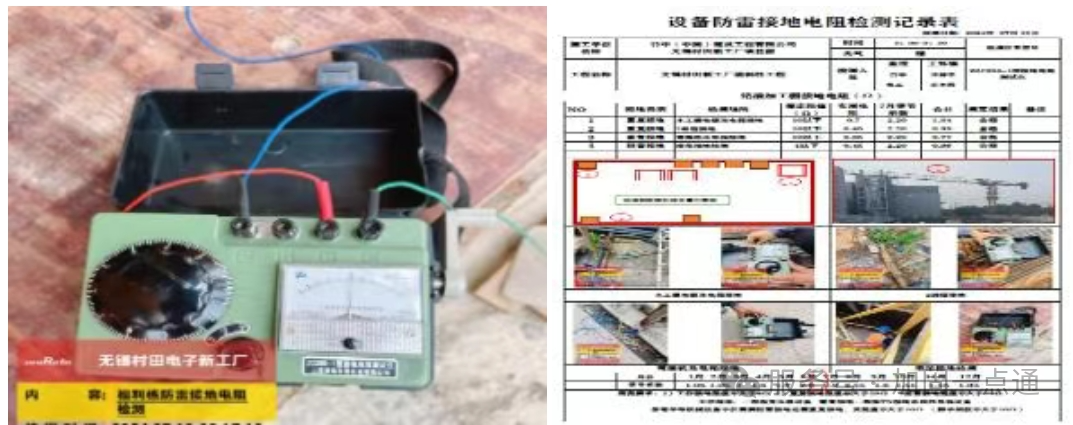

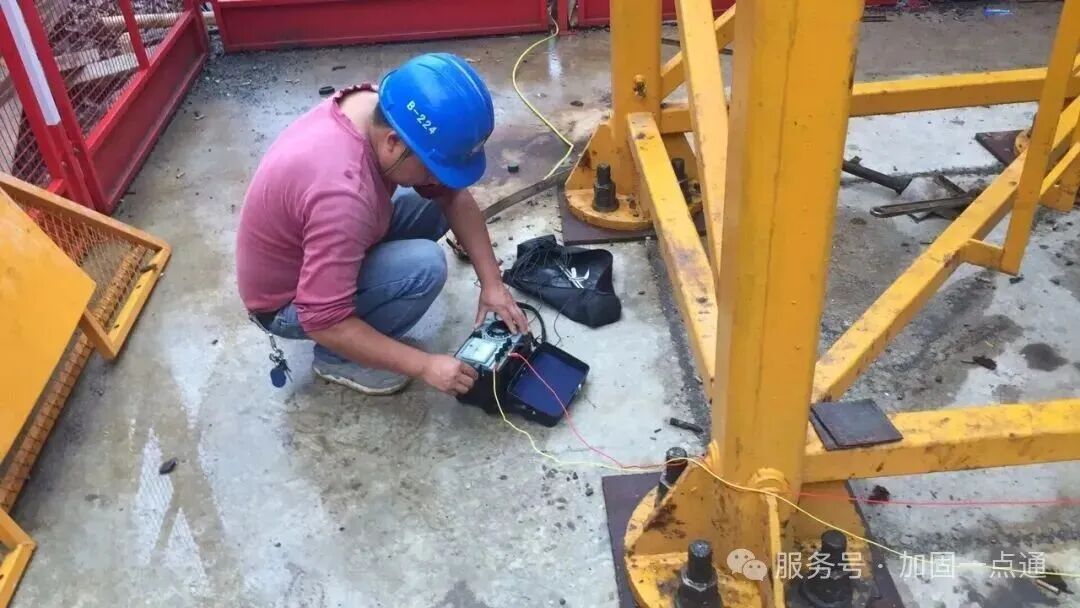

塔吊防雷接地电阻检测

实测电阻小于30Ω合格

在塔吊顶部安装避雷针，避雷针采用直径12mm的镀锌圆钢针尖应高出塔吊顶部 1m 以上。避雷针通过引下线与接地装置连接。

（1）接地极

• 采用长度2.5m的镀锌角钢制作接地极，截面为宽度≥50mm，厚度为2mm，打入地下，每个基础在角部设有三处接地。

• 接地极应埋设在塔吊基础周围，距离塔吊基础边缘不小于3m。

（2）接地线

• 采用截面积 50mm²的镀锌扁钢作为接地线。

• 接地线连接塔吊金属结构、电机外壳、配电箱等，与接地极可靠连接。

（1）塔吊安装完成后，应使用接地电阻测试仪测量接地电阻，接地电阻值应不大于30Ω。

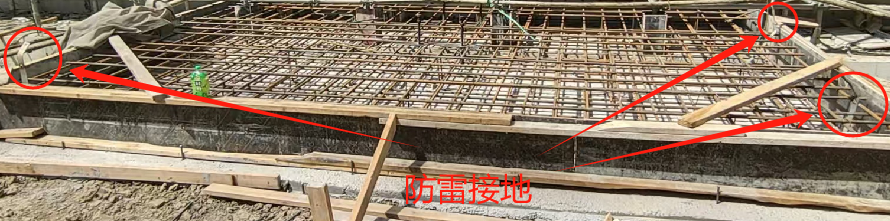

（2）接地在做基础时预埋，并与塔机相连，埋入地下的角钢，用扁钢连接，材料均采用镀锌材料。

（1）定期检查避雷装置、接地装置的连接是否牢固，有无松动、腐蚀等情况。

（2）雷雨季节来临前，应加强对塔吊防雷接地装置的检查，确保其完好有效。

（3）停复工前，应对塔吊防雷接地装置的检查，确保其完好有效。

（4）对发现的问题及时进行维修或更换，保证塔吊在雷雨天气中的安全运行。

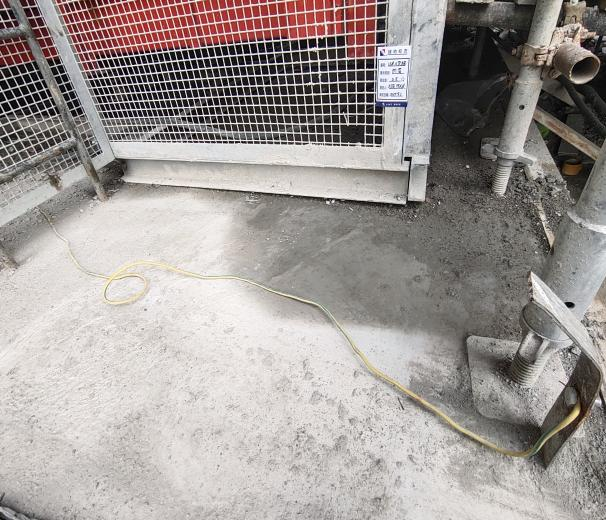

施工升降机接地示意：

人货电梯在塔吊及建筑物本身防雷保护范围内，可不另外设置接闪器。

（1）接地极

• 采用长度2.5m的镀锌角钢制作接地极，截面为宽度≥50mm，厚度为2mm，打入地下，每个基础在角部设有三处接地。

• 接地极应埋设在塔吊基础周围，距离塔吊基础边缘不小于3m。

（2）接地线

• 采用截面积50mm²的镀锌扁钢作为接地线。

• 接地线连接人货梯金属结构、电机外壳、配电箱等，与接地极可靠连接。

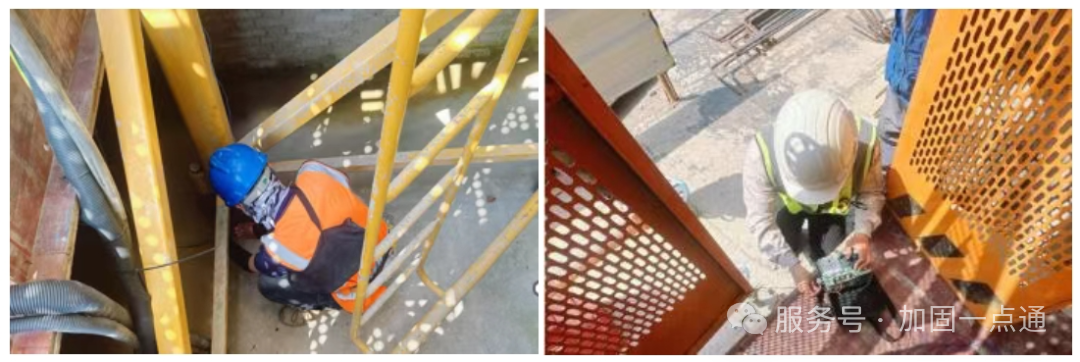

（1）人货电梯安装完成后进行接地检测，要求实测接地电阻小于4Ω，避雷器接地冲击电阻不大于30Ω。

（2）接地在做基础时预埋，并与人货梯相连，埋入地下的角钢，用扁钢连接，材料均采用镀锌材料。

（1）定期检查避雷装置、接地装置的连接是否牢固，有无松动、腐蚀等情况。

（2）雷雨季节来临前，应加强对人货梯防雷接地装置的检查，确保其完好有效。

（3）停复工前，应对人货梯防雷接地装置的检查，确保其完好有效。

（4）对发现的问题及时进行维修或更换，保证塔吊在雷雨天气中的安全运行。

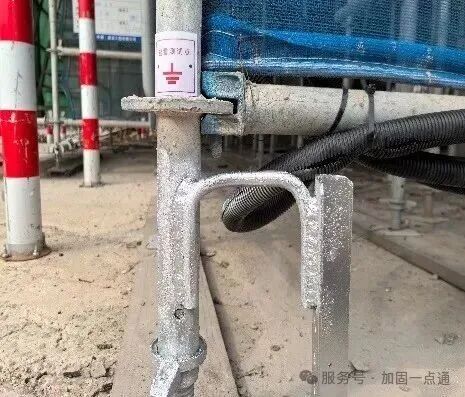

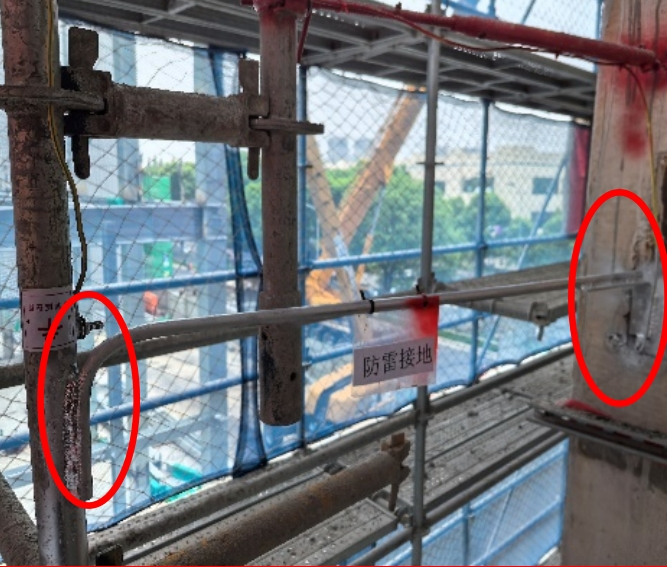

脚手架接地示意：

防雷接地实测照片

脚手架接地电阻检测

实测电阻小于30Ω合格

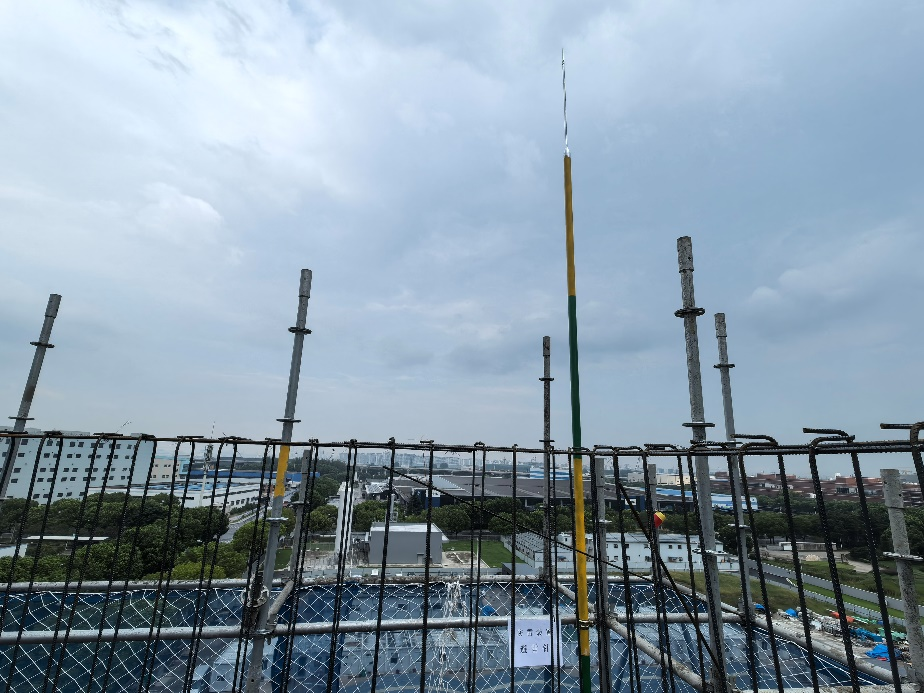

接闪器设置在脚手架立杆顶端最高处设置镀锌钢管作为接闪器（避雷针），材料为φ48*3.25的镀锌钢管，高度不小于1.5m，并将最上层的横杆全部连通，形成避雷网络。

接地极采用L5×50角钢，长度2m以上打入地下，分别与接地线焊接，焊接长度为80mm。

脚手架搭设完成后，应用接地电阻测试仪测量接地电阻，接地电阻值应不大于30Ω。

（1）每月检查一次避雷装置、接地装置的连接是否牢固，有无松动、腐蚀等情况。

（2）雷雨季节来临前，应加强对脚手架防雷接地装置的检查，确保其完好有效。

（3）停复工前，应对脚手架防雷接地装置的检查，确保其完好有效。

（4）对发现的问题及时进行维修或更换，保证脚手架在雷雨天气中无安全隐患。

防雷接地实测照片：

临时建筑的搭建一般会受地理位置条件的限制，在能够选择的情况下，我们应该选择一些不容易遭受雷击的位置。雷电具有一定的选择性，处于不同的空间地理位置会有些地方比较容易遭受雷击。如空旷地带孤立的建筑物、位于河边、湖边、山坡下或山地中土壤电阻率较小处、地下水露头处、土山顶部、山谷风口处的建筑物，以及特别潮湿的建筑物遭受雷击的概率比较大，临时建筑要避免搭建在这些地方。

利用临时办公室屋面钢构件作为接闪器并连接成防雷网格。

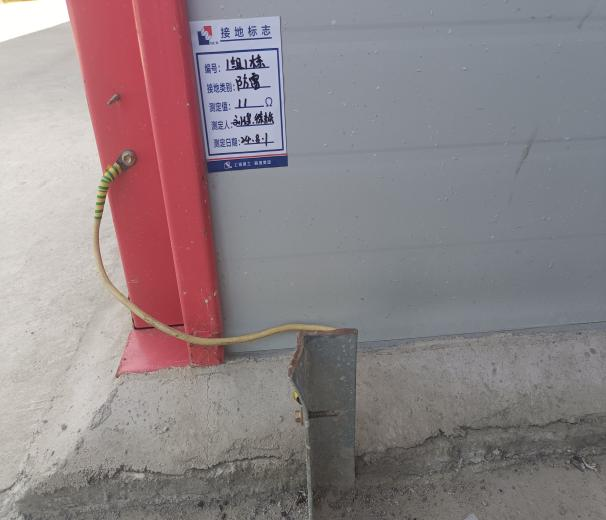

接地极采用L5×50角钢打入地下，与接地线连接。

（1）另外在办公室电箱中安装防雷击的SPD浪涌保护器来保护办公电脑和网络设备安全。

（2）办公室照明灯具外壳及其它所有金属部件与接地体可靠连接。

（3）每月检查一次避雷装置、接地装置的连接是否牢固，有无松动、腐蚀等情况。
